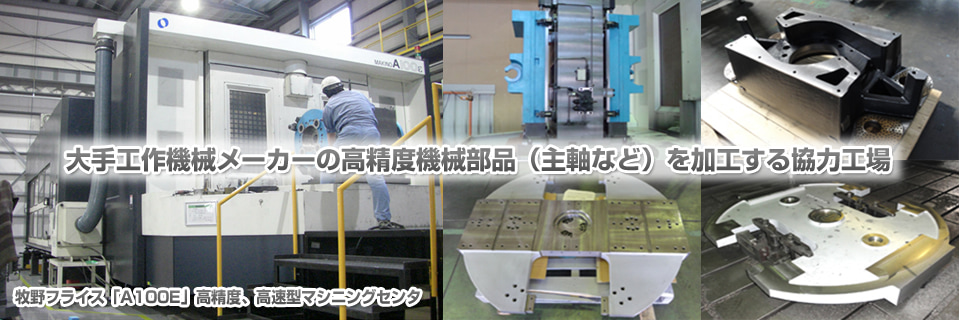

大手工作機械メーカーの高精度機械部品(主軸など)を加工する協力工場

大物機械部品加工.com 解決ポリシー

牧野フライス「A100e」やオークマ「MCR-A/PC」など大型マシニング・五面加工を複数保有し、工作機械の主軸やテーブルなどの加工も行っています。
加工力1:大型高精度マシニング・五面加工機を複数台保有! /  加工力2:工作機械などのODM/OEMを行う装置メーカーが加工!機械部品を知り尽くした「大物機械部品加工.com」 / 加工力3:機械を知っている装置メーカーだからできるVA/VE提案! 加工力1:大型高精度マシニング・五面加工機を複数台保有! 加工力2:工作機械などのODM/OEMを行う装置メーカーが加工!機械部品を知り尽くした「大物機械部品加工.com」 加工力3:機械を知っている装置メーカーだからできるVA/VE提案! 機械設計製作.com 工場案内

大物機械部品加工.com 設備一覧

高精度な大物機械部品加工.comでは、大型5面加工機をはじめ、横型マシニングセンタ、門型マシニングセンタを複数台を保有し、工作機械の主軸やテーブルの加工など高精度な加工を行っています。

大物機械部品加工.com 主要設備

横型マシニングセンタ 牧野フライス 「A100E」 横型マシニングセンタ 牧野フライス 「A100E」

・テーブル寸法 1,000×1,000 2面パレットチェンジ
・4軸制御 NCロータリーテーブル
・XYZ軸 モアレスケール0.1μm仕様
・主軸回転数 12,000 rpm

五面加工機 「MCR-A/PC」 五面加工機 「MCR-A/PC」

・テーブル寸法 2,000×5,000 2面パレットチェンジ
・温度変化による影響を補正する熱変位制御付き
・XYZ軸アプソスケール仕様

横型マシニングセンタ 倉敷機械 「KBM-11XP」  横型マシニングセンタ 倉敷機械 「KBM-11XP」

・テーブル寸法 1,000×1,050 2面パレットチェンジ
・W軸突き出し量 600mm

門型マシニングセンタ オークマ 「MCV-A」 門型マシニングセンタ オークマ 「MCV-A」

主軸ユニット、制御装置のレトロフィット実施
・テーブル寸法 1,600×3,000 2面パレットチェンジ
・ATC 50本

大物機械部品加工.com 設備一覧

加工機名 加工機 機種名 テーブル寸法 メーカー 備考
五面加工機 MCV-B 2000×5000 オークマ
五面加工機 MCR-A5C 1500×4000
五面加工機 MCR-A5C 2000×5000
五面加工機 MCR-A/PC 2000×5000 APC
縦型マシニングセンタ MCV-A 1600×3000 APC
縦型マシニングセンタ MCV-A 1200×3000
縦型マシニングセンタ FNC1710 1000×1700 牧野フライス
縦型マシニングセンタ FNC208 800×2000
縦型マシニングセンタ MILLAC511 550×1250 大隅豊和
縦型マシニングセンタ MILLAC511 550×1250
縦型マシニングセンタ MILLAC611 600×1100
縦型マシニングセンタ GF-6 500×1000 牧野フライス
縦型マシニングセンタ GF-8 800×1200
縦型マシニングセンタ V56 550×900
縦型NCフライス盤 BN-85 575×1350
縦型NCフライス盤 KE-55 375×800
縦型NCフライス盤 SEV 320×1150 遠州製作
縦型NCフライス盤 FMV-30 300×1300
横型マシニングセンタ A100e 1000×1000 牧野フライス APC
横型マシニングセンタ a51nx 400×400 牧野フライス APC
横型マシニングセンタ MC98 630×800 牧野フライス APC
横型マシニングセンタ A99 800×800 APC
横型マシニングセンタ KBM-11XP 1000×1050 倉敷機械 APC
横型マシニングセンタ KBT-11DE 1250×1700
横型NCフライス盤 KBP-130 1500×3000
横型NCフライス盤 YZB-88 600×1400 山崎技研
横型グリ盤 BT-80 800×1000 東芝機械
汎用旋盤 DLG-SHB L=1000 大日金属
汎用旋盤 MR1500G L=1000 森精機
汎用旋盤 MS-850 L=700
NC旋盤 SL-25B L=500
ロータリー研削盤 KGR Φ300 吉良鉄鋼
ラジアルボール盤 HOR-D 1100×1400 小川鉄工
材料切断機 NCC-250S W=250 ニコテック
三次元測定機 BHV-507 500×700×400 ミツトヨ

大物機械部品加工.comのVA/VE提案

大手ユーザー、ODM/OEM先から多くの装置を設計段階からお手伝いをさせていただいてきました。
その理由の一つとして、絶えまぬ改善活動を行いお客様へVA/VE提案をしております。

VA/VE提案事例 目  的 加 工 名 内   容
VA/VE提案事例 1 コストダウン 旋盤 ユニット引出式
VA/VE提案事例 2 コストダウン 旋盤 ロッド先端ネジ部の加工による逃げ溝
VA/VE提案事例 3 コストダウン 旋盤 面取寸法を変更してバリ取り工数低減
VA/VE提案事例 4 コストダウン 旋盤 センター穴指示による回転ゼロの防止
VA/VE提案事例 5 コストダウン フライス・マシニング加工 内径溝形状の逃がしによる工数削減
VA/VE提案事例 6 コストダウン フライス・マシニング加工 精度要求の見直しによる工数削減 ②
VA/VE提案事例 7 コストダウン フライス・マシニング加工 形状変更による工数削減
VA/VE提案事例 8 コストダウン フライス・マシニング加工 精度要求の見直しによる工数削減 ⑤
VA/VE提案事例 9 コストダウン フライス・マシニング加工 精度要求の見直しによる工数削減 ⑥
VA/VE提案事例 10 コストダウン フライス・マシニング加工 適正データ提供によるプログラミング工数の削減
VA/VE提案事例 11 コストダウン 平面研削加工 インロー先端の案内面による組立工数の削減
VA/VE提案事例 12 コストダウン 熱処理・表面処理 無電解ニッケルメッキ
VA/VE提案事例 13 コストダウン 熱処理・表面処理 SUS304からSUS303への材料選定
VA/VE提案事例 14 コストダウン 熱処理・表面処理 歪みにくいワークの選定
VA/VE提案事例 15 コストダウン 熱処理・表面処理 メッキ業者へのワーク吊り上げ指示
VA/VE提案事例 16 コストダウン 熱処理・表面処理 ワークの割り振り
